В водогрейных котельных теплоносителем является вода с температурой до 115 °C. Мощность от 0,4 МВт для малоэтажных домов до 464 МВт для крупных промышленных предприятий, городов и жилых кварталов.
Котельные поставляются в блочно-модульном, контейнерном и стационарном исполнениях. Быстро монтируются на объекте, подключаются к инженерным сетям, обеспечивают надежную бесперебойную эксплуатацию.
Котельные поставляются в блочно-модульном, контейнерном и стационарном исполнениях. Быстро монтируются на объекте, подключаются к инженерным сетям, обеспечивают надежную бесперебойную эксплуатацию.

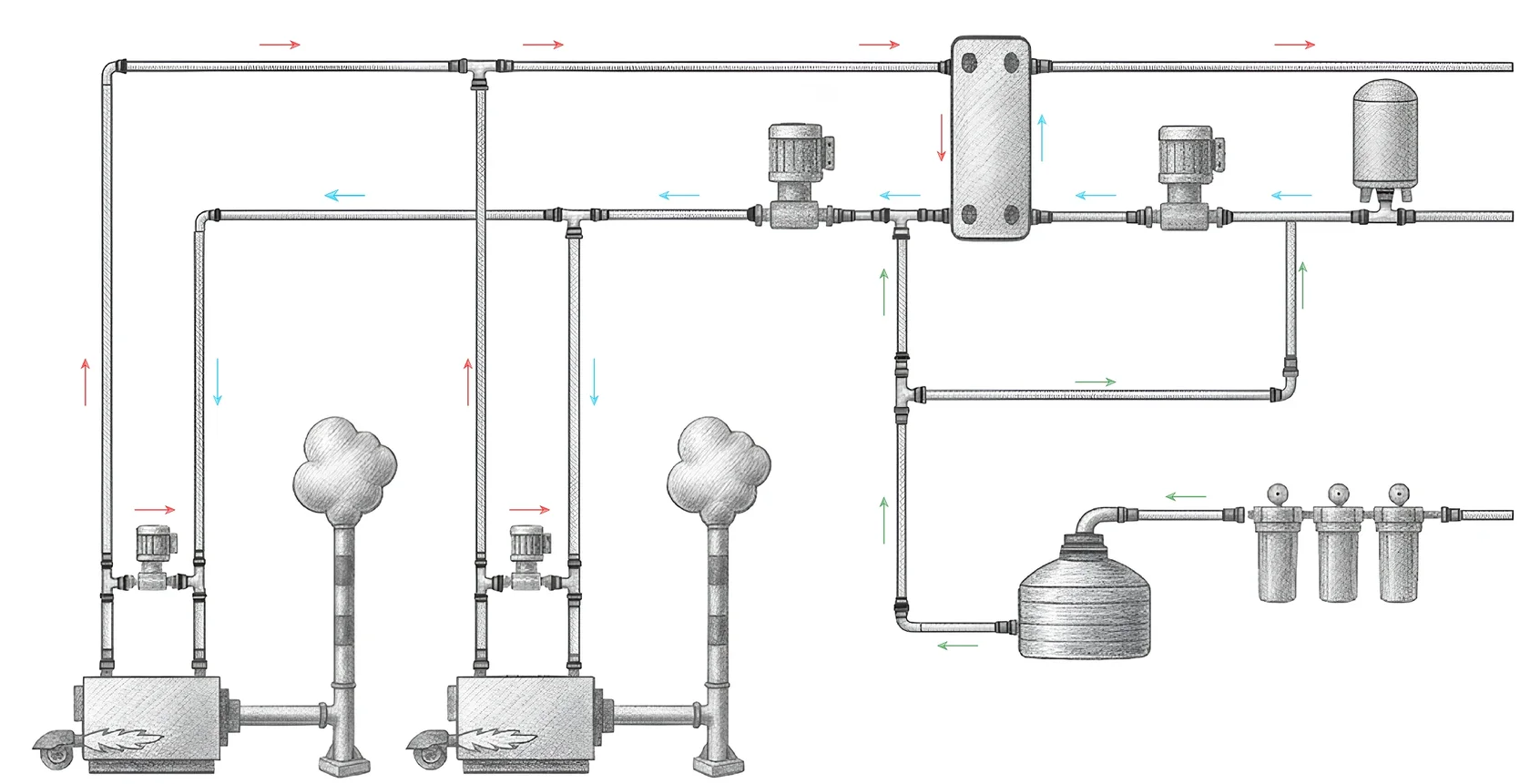

Теплообменник: служит в котельной для разделения контуров, а также для приготовления ГВС
Основные типы:
Основные типы:
- пластинчатые;
- кожухотрубные
Подающая тепловая сеть потребителю. Наиболее распространенный температурный график: 95/70 °C
Обратная тепловая сеть от потребителя
Стандартный температурный график котлового контура: 110/80 °C
Стандартное значение выбросов:
NOx: 130 мг/м³
CO: 200 мг/м³
NOx: 130 мг/м³
CO: 200 мг/м³
Вместо антиконденсатного насоса возможна схема с трехходовым клапаном
Высота и диаметр дымовых труб подбираются на основании следующих расчетов:
— аэродинамический;
— расчет рассеивания;
Концентрации выбросов можно снизить с горелками LOW NOx, а также с применением систем рециркуляции дымовых газов.
— аэродинамический;
— расчет рассеивания;
Концентрации выбросов можно снизить с горелками LOW NOx, а также с применением систем рециркуляции дымовых газов.
Бак запаса хим. очищенной воды.
Применяются стальные или пластиковые емкости.
Применяются стальные или пластиковые емкости.
Система водоподготовки.
Подбирается по анализу исходной воды, очищая воду до значений, установленных требованиями нормативно-технической документации, а также рекомендованных изготовителями котлов.
Подбирается по анализу исходной воды, очищая воду до значений, установленных требованиями нормативно-технической документации, а также рекомендованных изготовителями котлов.
Ввод исходной воды в котельную
Водогрейный котел: основное оборудование котельной, которое нагревает воду.
До 115 °C — водогрейные.
Свыше 115 °C — на перегретой воде.
До 115 °C — водогрейные.
Свыше 115 °C — на перегретой воде.
Дымовые трубы:
служат для удаления продуктов горения из котельной.
Внутренняя поверхность газоходов изготавливается из нержавеющей стали
служат для удаления продуктов горения из котельной.
Внутренняя поверхность газоходов изготавливается из нержавеющей стали
Котлы подразделяются на:
— жаротрубные;
— водотрубные;
— двухходовые;
— трехходовые;
— жаротрубные;
— водотрубные;
— двухходовые;
— трехходовые;
Антиконденсатный (подмешивающий) котловой насос:
служит для защиты котла, т.к. поддерживает температуру на входе в котел не ниже 60 °C.
Данное решение препятствует образованию едкого конденсата внутри жаровых труб котла.
служит для защиты котла, т.к. поддерживает температуру на входе в котел не ниже 60 °C.
Данное решение препятствует образованию едкого конденсата внутри жаровых труб котла.
Насосы котлового контура обеспечивает циркуляцию теплоносителя от котла до теплообменника
Расширительный мембранные баки. Служат для компенсации температурных расширений теплоносителя
Насосы сетевого контура обеспечивают циркуляцию теплоносителя от котельной до потребятеля
Особенности водогрейных котельных
В водогрейных котельных теплоносителем является вода с температурой до 115 °C. Мощность от 0,4 МВт для малоэтажных домов до 464 МВт для крупных промышленных предприятий, городов и жилых кварталов.
Котельные поставляются в блочно-модульном, контейнерном и стационарном исполнениях. Быстро монтируются на объекте, подключаются к инженерным сетям, обеспечивают надежную бесперебойную эксплуатацию.
Котельные поставляются в блочно-модульном, контейнерном и стационарном исполнениях. Быстро монтируются на объекте, подключаются к инженерным сетям, обеспечивают надежную бесперебойную эксплуатацию.
Особенности водогрейных котельных
Теплообменник: служит в котельной для разделения контуров, а также для приготовления ГВС
Основные типы:
Основные типы:
- пластинчатые;
- кожухотрубные
Подающая тепловая сеть потребителю. Наиболее распространенный температурный график: 95/70 °C
Обратная тепловая сеть от потребителя
Стандартный температурный график котлового контура: 110/80 °C
Стандартное значение выбросов:
NOx: 130 мг/м³
CO: 200 мг/м³
NOx: 130 мг/м³
CO: 200 мг/м³
Вместо антиконденсатного насоса возможна схема с трехходовым клапаном
Высота и диаметр дымовых труб подбираются на основании следующих расчетов:
— аэродинамический;
— расчет рассеивания;
Концентрации выбросов можно снизить с горелками LOW NOx, а также с применением систем рециркуляции дымовых газов.
— аэродинамический;
— расчет рассеивания;
Концентрации выбросов можно снизить с горелками LOW NOx, а также с применением систем рециркуляции дымовых газов.
Бак запаса хим. очищенной воды.
Применяются стальные или пластиковые емкости.
Применяются стальные или пластиковые емкости.
Система водоподготовки.
Подбирается по анализу исходной воды, очищая воду до значений, установленных требованиями нормативно-технической документации, а также рекомендованных изготовителями котлов.
Подбирается по анализу исходной воды, очищая воду до значений, установленных требованиями нормативно-технической документации, а также рекомендованных изготовителями котлов.
Ввод исходной воды в котельную
Водогрейный котел: основное оборудование котельной, которое нагревает воду.
До 115 °C — водогрейные.
Свыше 115 °C — на перегретой воде.
До 115 °C — водогрейные.
Свыше 115 °C — на перегретой воде.
Дымовые трубы:
служат для удаления продуктов горения из котельной.
Внутренняя поверхность газоходов изготавливается из нержавеющей стали
служат для удаления продуктов горения из котельной.
Внутренняя поверхность газоходов изготавливается из нержавеющей стали
Котлы подразделяются на:
— жаротрубные;
— водотрубные;
— двухходовые;
— трехходовые;
— жаротрубные;
— водотрубные;
— двухходовые;
— трехходовые;
Антиконденсатный (подмешивающий) котловой насос:
служит для защиты котла, т.к. поддерживает температуру на входе в котел не ниже 60 °C.
Данное решение препятствует образованию едкого конденсата внутри жаровых труб котла.
служит для защиты котла, т.к. поддерживает температуру на входе в котел не ниже 60 °C.
Данное решение препятствует образованию едкого конденсата внутри жаровых труб котла.
Насосы котлового контура обеспечивает циркуляцию теплоносителя от котла до теплообменника
Расширительный мембранные баки. Служат для компенсации температурных расширений теплоносителя
Насосы сетевого контура обеспечивают циркуляцию теплоносителя от котельной до потребятеля
Реализованные проекты: чем мы гордимся
Валдекс — это ведущий поставщик водогрейных котельных под ключ. Обеспечиваем автоматический режим работы без постоянного присутствия персонала: гарантированная защита от аварийных ситуаций и удаленный мониторинг оборудования.
Конструкции, виды топлива и другие характеристики
Водогрейные котельные могут поставляться в различной комплектации в зависимости от требований технического задания и пожеланий эксплуатирующей организации. Например, категория надежности по теплоснабжению влияет на количество котлов, а температурный график на расход теплоносителя и подбор насосов.
| Наименование | Значение |
|---|---|
| Контейнерная котельная | |
| Мощность | от 0,4 до 56 МВт |
| Максимальный габарит (ДхШхВ) | 63,2 х 18,0 х 6,0м |
| Блочно-модульная котельная (в один этаж) | |
| Мощность | от 0,8 до 56 МВт |
| Максимальный габарит (ДхШхВ) | 63,2 х 18,0 х 6,0м |
| Блочно большой мощности (≥ 2 этажа) | |
| Мощность | от 20 до 160 МВт |
| Максимальный габарит (ДхШхВ) | до 94,8 х 36,0 х 8,2м |
| Стацинарная котельная | |
| Мощность | от 40 до 464 МВт |
| Максимальный габарит (ДхШхВ) | до 120 х 60 х 40м |
| Топливо | |
| Газ природный | ✔ |
| Легкое жидкое топливо | ✔ |
| Тяжелое жидкое топливо | ✔ |
| Максимальные параметры теплоносителя | |
| Давление (стандарт) | до 0,6 МПа |
| Давление (опция) | до 1,0 / 1,6 / 2,5 МПа |
| Температура (стандарт) | до 115 °С |
| Температура (опция) | до 130 / 150 / 170 °С |
| Выбросы в атмосферу (стандарт) | |
| CO (на природном газе) | 130 мг/м3 |
| NOx (на природном газе) | 200 мг/м3 |
| CO (на диз.топливе) | 130 мг/м3 |
| NOx (на диз.топливе) | 300 мг/м3 |
| Выбросы в атмосферу (опция) | |
| CO (на природном газе) | 50 мг/м3 |
| NOx (на природном газе) | 60 мг/м3 |
| CO (на диз.топливе) | 80 мг/м3 |
| NOx (на диз.топливе) | 200 мг/м3 |
Мы обеспечиваем весь производственный процесс под ключ — от проектирования котельной до ввода в эксплуатацию
20+ лет проектируем, монтируем и проводим сервисное обслуживание
